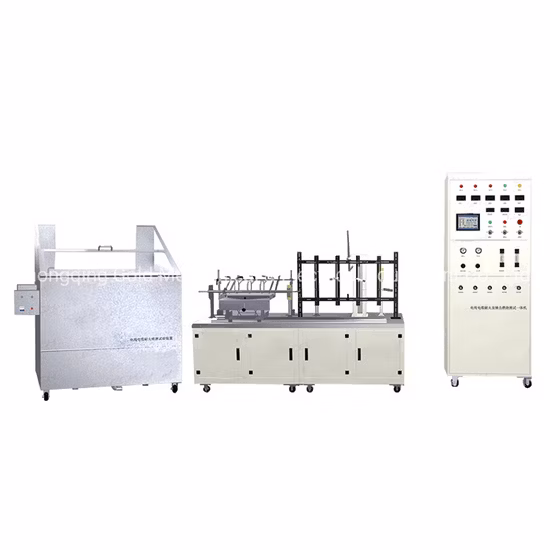

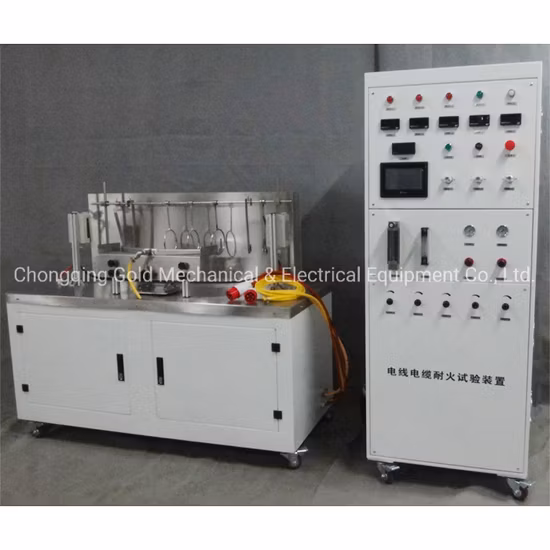

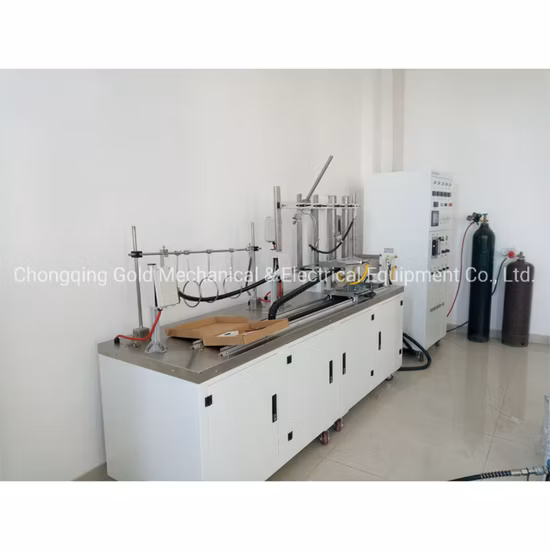

Attrezzatura per test di resistenza al fuoco dell'integrità del circuito del cavo BS 6387

Informazioni basilari.

Descrizione del prodotto

Introduzione:

Il cavo resistente al fuoco si riferisce al cavo che può mantenere un tempo di funzionamento sicuro in caso di combustione della fiamma.

La norma IEC 60331 divide il test di resistenza al fuoco in due classi A, B. La temperatura della fiamma del grado A è 950 ~ 1000 ºC e il tempo di fiamma continua è di 90 minuti, la temperatura della fiamma del grado B è 750 ~ 800 ºC, il tempo di fiamma è 90 minuti . Inoltre, il campione di prova deve sopportare la tensione nominale durante la prova. Il tester di resistenza al fuoco è progettato secondo i requisiti della norma IEC60331-11 e utilizzato per ottenere le caratteristiche refrattarie di un cavo resistente al fuoco o di un cavo ottico in condizioni di fiamma.

Standard:

• IEC 60331 Parte 11

• IEC 60331 Parte 21

• BS 6387 (Opzione)

Caratteristiche principali:

1. Tutti gli apparecchi sono realizzati in acciaio inossidabile.

2. Il bruciatore è un cannello a propano del tipo a cintura con un miscelatore Venturi e l'ugello del bruciatore è lungo 500 mm e largo 15 mm.

3. I fori di combustione sono sfalsati in 3 file e la larghezza anteriore è di 15 mm, il diametro dei fori è di 1,32 mm e la distanza centrale di questi fori è di 3,2 mm.

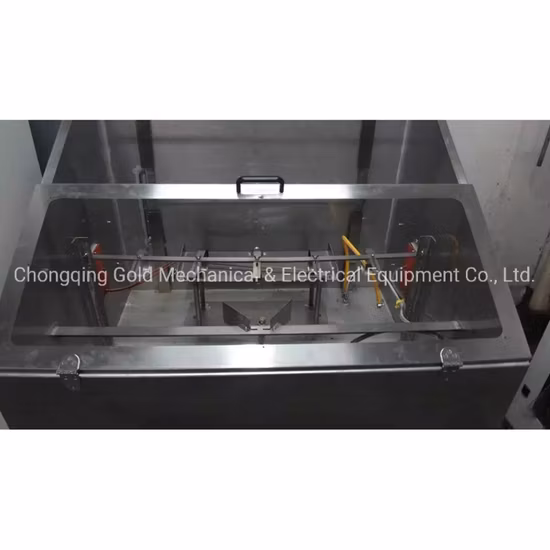

4. Un'estremità del portacampione è dotata di un morsetto per fissare il campione e l'altra estremità è comoda per il trasferimento di calore insieme al campione longitudinale.

5. Il campione di cavo è supportato da due anelli metallici e la lunghezza media dei due anelli è di circa 300 mm.

6. Il diametro interno degli anelli metallici di supporto del campione è 150 mm e il diametro della sezione trasversale dell'anello è 10 ± 2 mm.

7. La posizione del cannello del bruciatore dal fondo non è inferiore a 200 mm e non inferiore a 300 mm dalla parete del serbatoio.
