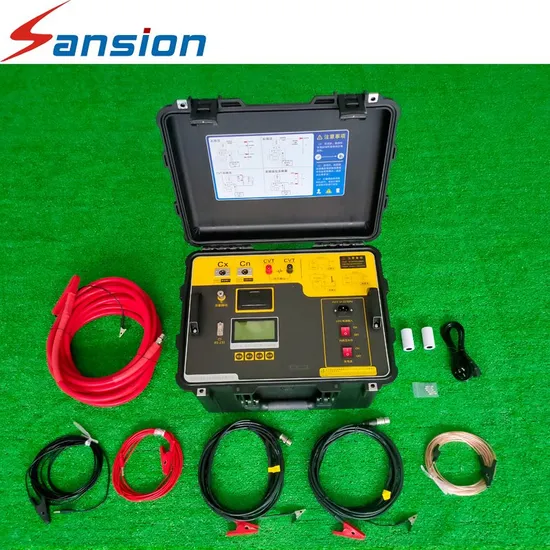

Analizzatore CT PT di sicurezza elettrica Trasformatore di corrente e apparecchiatura per test di trasformatori

Informazioni basilari.

Modello numero.	GDVA-405
Potenza in uscita	500va
Uscita corrente	0,001~5 A(RMS)
Alimentazione elettrica	CA220V±10%, 50/60Hz±10%
Standard di prova	IEC60044-1, IEC60044-6, IEC60044-2, IEC60044-5
Pacchetto di trasporto	Custodia in legno standard
Marchio	ORO
Origine	Cina
Capacità produttiva	1000 insiemi/mese

Descrizione del prodotto

Analizzatore CT PT di sicurezza elettrica Trasformatore di corrente e apparecchiatura per test di trasformatori
Applicazione:

Test per trasformatore di corrente:

Curva di eccitazione e test dei parametri

Prova del rapporto spire

Test del rapporto e dell'errore di fase

Controllo del segno di polarità

Misura della resistenza dell'avvolgimento

Misurazione del carico del circuito secondario

Test della curva della linea di errore per la protezione TA

Test dei parametri CT transitori

Ipotesi sulla targhetta CT

Misurazione della curva del ciclo di isteresi di saturazione

Test per trasformatore potenziale:

Prova del rapporto spire

Test dell'errore del rapporto e dell'errore dell'angolo di fase

Prova di polarità

Test di carico secondario

Prova di resistenza dell'avvolgimento

Applicazioni dell'analizzatore CT/PT:

Controllo targa CT

Controllo dei parametri CT nel carico di lavoro

Analisi dei parametri transitori CT

Calibrazione del rapporto CT e dell'errore di fase

Test di routine del PT

Specifiche:

Analizzatore CT PT di sicurezza elettrica Trasformatore di corrente e apparecchiatura di prova per trasformatori potenziali

Nome dell'elemento		GDVA-405 Certificato CE Trasformatore di corrente automatico CT e Tester per trasformatori potenziali PT
Standard di prova		IEC60044-1, IEC60044-6, IEC60044-2, IEC60044-5, C57.13
Alimentazione elettrica		CA220V±10%, 50/60Hz±10%
Uscita in tensione		0,1~180 V (CA)
Uscita corrente		0,001~5 A(RMS)
Potenza in uscita		500VA
Massimo. Misurazione della tensione al ginocchio		45KV
Misurazione della corrente	Allineare	0~10A (cambia automaticamente l'intervallo in 0,1/0,4/2/10A)
	Errore	<±0,1%+0,01%FS
Misurazione della tensione	Allineare	0~200 V (cambia automaticamente l'intervallo in 1 V/10 V/70 V/200 V)
	Errore	<±0,1%+0,01%FS
		1000 groups test results/td>
